Грабельные решетки относятся к оборудованию механической стадии очистки сточных вод. Они устанавливаются на входе очистных сооружений и предназначены для удаления крупных твердых включений из потока сточных вод.
В сточных водах могут содержаться:
- ветошь и текстиль;
- пластиковые изделия;
- бумага и картон;
- древесные частицы;
- бытовой мусор.
Попадание таких включений в последующие технологические узлы может приводить к:
- засорению насосов;
- повреждению механического оборудования;
- нарушению работы биологических очистных процессов.
Грабельные решетки выполняют функцию первичного механического барьера, задерживая крупные загрязнения и обеспечивая стабильную работу всей системы очистки.

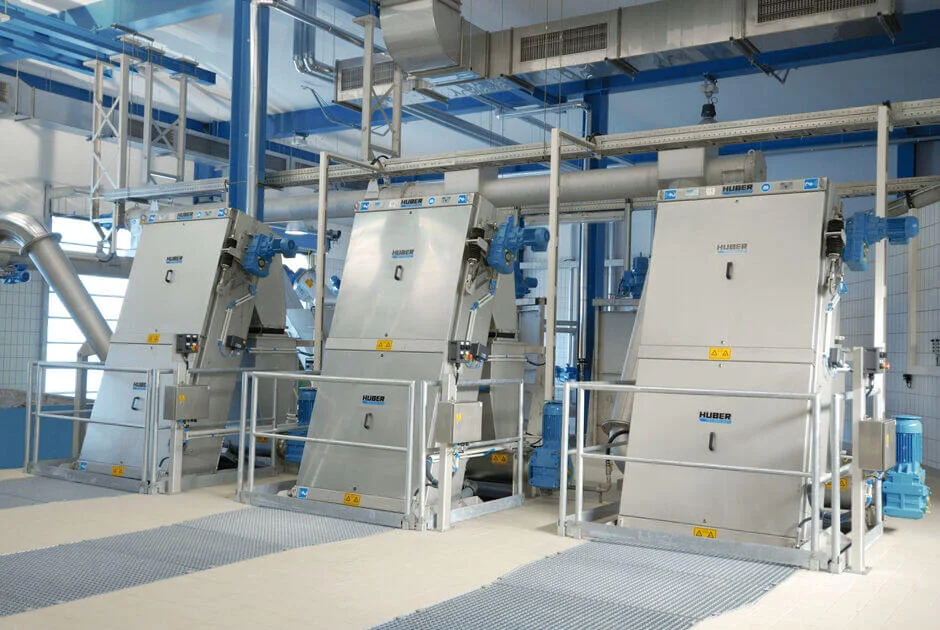

Оборудование применяется:
- на городских очистных сооружениях;
- на промышленных очистных установках;
- на канализационных насосных станциях;
- на объектах предварительной очистки сточных вод.

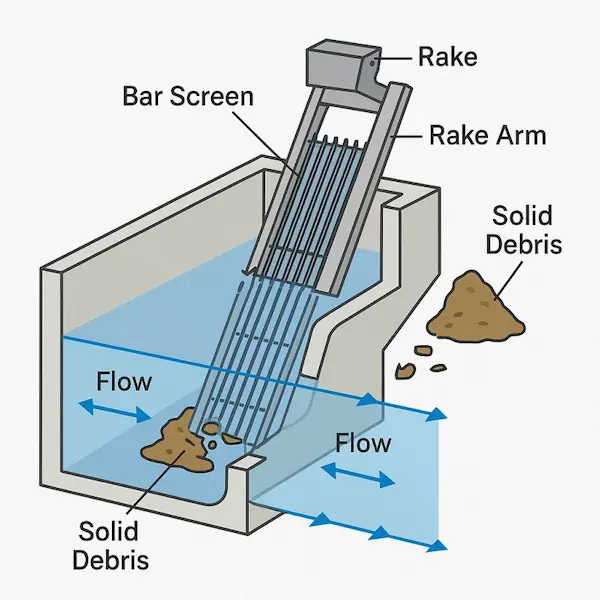

Принцип работы грабельных решеток
Грабельная решетка состоит из набора вертикальных прутьев, образующих решетчатую поверхность, через которую проходит поток сточных вод.
Процесс работы включает несколько этапов:
- Поток сточных вод поступает в канал с установленной решеткой.
- Твердые включения задерживаются между прутьями решетки.
- По мере накопления загрязнений включается грабельный механизм.
- Грабли поднимают мусор вверх по поверхности решетки.
- Загрязнения сбрасываются на транспортер или в контейнер.
После удаления мусора решетка снова готова к работе.
Современные системы могут работать в автоматическом режиме, включая очистку при достижении определенного уровня засорения.

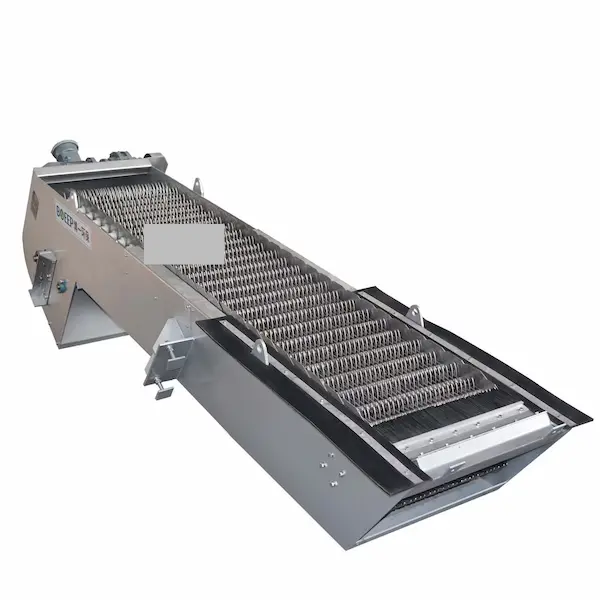

Конструкция грабельной решетки
Решетчатое полотно
Основной рабочий элемент оборудования — решетка из металлических прутьев.
Основные параметры:
| Параметр | Типовые значения |
|---|---|
| расстояние между прутьями | 6–50 мм |
| ширина канала | 0,5–3 м |
| угол установки | 60–80° |
Материалы изготовления:
- нержавеющая сталь;
- оцинкованная сталь;
- износостойкие сплавы.
Грабельный механизм
Грабли предназначены для удаления задержанных загрязнений.
Конструкция включает:
- зубчатые элементы;
- цепной или канатный привод;
- систему перемещения граблей.
Грабли перемещаются вдоль поверхности решетки и удаляют мусор.
Привод
Привод обеспечивает движение грабельного механизма.
Типовые характеристики:
| Параметр | Значение |
|---|---|
| мощность двигателя | 0,37–3 кВт |
| тип привода | мотор-редуктор |
| режим работы | автоматический |
Система удаления мусора
Удаленные загрязнения могут транспортироваться:
- ленточными транспортерами;
- шнековыми транспортерами;
- в контейнеры для утилизации.
Основные типы грабельных решеток
Крупные решетки (грубая очистка)
Используются на первом этапе очистки.
Типовой размер ячеек:
20–50 мм
Основная задача — задержание крупного мусора.
Мелкие решетки
Используются для более тонкой механической очистки.
Размер ячеек:
6–20 мм
Применяются перед песколовками и биологической очисткой.
Ступенчатые решетки
Отличаются конструкцией, состоящей из подвижных и неподвижных пластин.
Преимущества:
- высокая эффективность удаления мусора;
- компактность оборудования.
Основные параметры подбора решеток
Расход сточных вод
Решетка должна обеспечивать пропуск требуемого расхода жидкости.
Типовые значения:
| Тип сооружения | Расход |
|---|---|
| малые очистные сооружения | 50–500 м³/ч |
| средние станции | 500–5000 м³/ч |
| крупные станции | более 5000 м³/ч |
Размер ячеек
Размер ячеек определяется требованиями технологической схемы очистки.
Чем меньше расстояние между прутьями, тем выше степень механической очистки.
Гидравлические потери
Решетка создает сопротивление потоку воды. Поэтому важно учитывать допустимые потери напора.
Особенности эксплуатации грабельных решеток
Абразивный износ
Песок и минеральные включения могут вызывать износ рабочих элементов.
Коррозионная стойкость
Сточные воды могут содержать агрессивные химические вещества.
Поэтому оборудование обычно изготавливается из нержавеющей стали.
Автоматизация работы
Современные системы оснащаются датчиками уровня загрязнений и автоматическим управлением очисткой.
Типичные ошибки при выборе решеток
Неправильный размер ячеек
Слишком крупные ячейки пропускают значительное количество мусора.
Недостаточная производительность
Если решетка не рассчитана на максимальный расход сточных вод, возможно переполнение канала.
Отсутствие системы удаления мусора
Накопление загрязнений может нарушать работу оборудования.
