Центробежный насос — это динамическая гидравлическая машина, в которой механическая энергия вращения рабочего колеса преобразуется в энергию потока жидкости: сначала в кинетическую, затем — в потенциальную (напор). Конструктивная простота, устойчивость к непрерывной работе и широкий диапазон подач делают такие насосы базовым решением для систем водоснабжения, охлаждения, циркуляции и водоотведения.
- Конструктивная схема и основные элементы
- Физический принцип: от центробежной силы к напору
- Вход жидкости
- Разгон потока
- Преобразование скорости в давление
- Распределение давлений внутри насоса
- Рабочая точка и гидравлическая характеристика
- Кавитация как следствие принципа работы
- Влияние конструкции рабочего колеса
- Энергетическая схема преобразования
- Ограничения принципа действия
- Типовые ошибки понимания принципа
- Подведем итоги

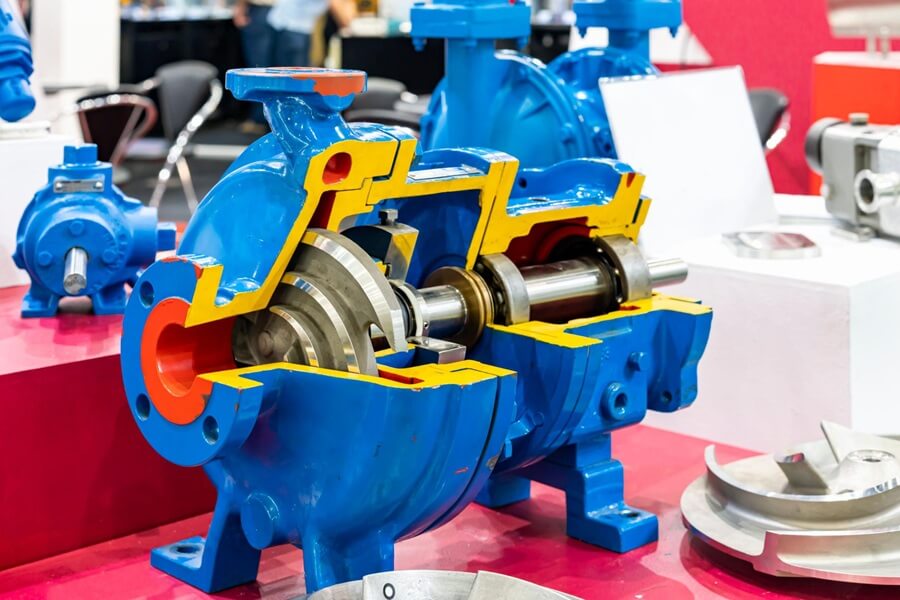

Конструктивная схема и основные элементы

Основные узлы:
- Рабочее колесо (импеллер) — вращающийся элемент с лопатками.
- Корпус (улитка или диффузор) — неподвижная часть, в которой происходит преобразование скорости в давление.
- Вал — передает крутящий момент от электродвигателя.
- Уплотнение вала — предотвращает утечку среды.
- Подшипниковый узел — воспринимает радиальные и осевые нагрузки.
Физический принцип: от центробежной силы к напору
Вход жидкости
Жидкость поступает через всасывающий патрубок в центральную часть рабочего колеса — глазок. Давление в этой зоне ниже давления на периферии, что и обеспечивает непрерывный приток.
Важно: центробежный насос не «всасывает» в буквальном смысле, а создает пониженное давление на входе за счет разрежения в центре вращающегося колеса.
Разгон потока
При вращении рабочего колеса с частотой n (об/мин) жидкость захватывается лопатками и получает:
- окружную скорость
- радиальное ускорение
- прирост кинетической энергии
По закону сохранения энергии, прирост напора можно качественно оценить как:
Напор H пропорционален квадрату окружной скорости рабочего колеса
А окружная скорость зависит от диаметра D и частоты вращения n:
u ≈ π·D·n
Следовательно:
- увеличение диаметра колеса увеличивает напор;
- увеличение оборотов увеличивает напор в квадратной зависимости.
Это основа законов подобия насосов.

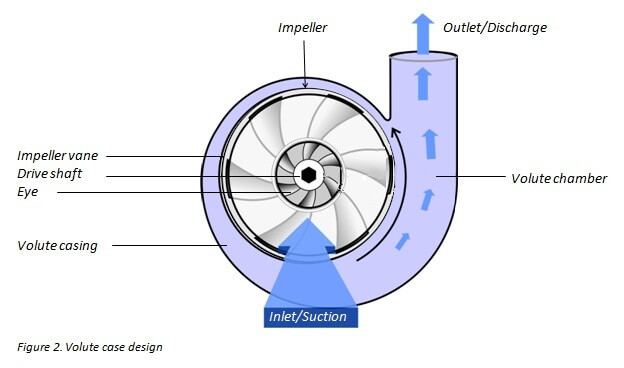

Преобразование скорости в давление

На выходе из рабочего колеса поток имеет высокую скорость. Далее он поступает в:
- улитку (спиральный корпус), или
- направляющий аппарат (диффузор).
В расширяющемся канале скорость уменьшается, а согласно уравнению Бернулли, статическое давление увеличивается.
Именно в корпусе формируется основной напор насоса.

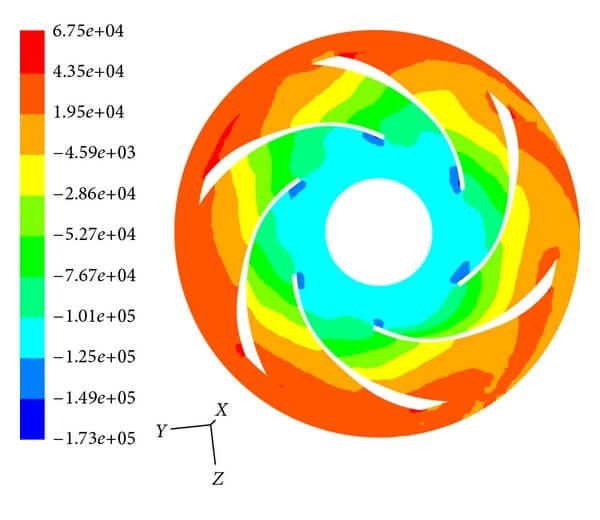

Распределение давлений внутри насоса

Внутри насоса формируются:
- пониженное давление в центре колеса,
- повышенное давление на периферии,
- радиальные силы из-за неравномерности давления в улитке,
- осевая сила, стремящаяся сместить колесо вдоль оси.
Эти нагрузки определяют требования к:
- типу подшипников,
- схеме разгрузки осевой силы,
- жесткости вала.
Рабочая точка и гидравлическая характеристика
Центробежный насос не создает фиксированный расход. Он формирует зависимость:
H = f(Q)
При нулевой подаче (закрытая задвижка) — максимальный напор.
При увеличении расхода — напор падает.
Рабочая точка определяется пересечением:
- характеристики насоса
- характеристики системы (потери + статический напор)
Если насос выбран неправильно, возможны:
- работа в зоне перегрузки двигателя,
- повышенная вибрация,
- снижение КПД,
- кавитация.
Кавитация как следствие принципа работы
Поскольку в центре колеса создается пониженное давление, при недостаточном подпоре возможно падение давления ниже давления насыщения жидкости.
Возникает:
- образование паровых пузырьков,
- их схлопывание в зоне высокого давления,
- эрозия металла.
Поэтому при проектировании проверяют параметр:
NPSH (допустимый и располагаемый)
Недостаточный NPSH — типовая ошибка эксплуатации.
Влияние конструкции рабочего колеса
Существует несколько типов:
- Закрытое — для чистых жидкостей.
- Полуоткрытое — допускает небольшие включения.
- Открытое — для загрязненных сред.
- Канальное и вихревое — для стоков.
Конструкция влияет на:
КПД (η),
устойчивость к засорам,
допустимую вязкость среды.
Энергетическая схема преобразования
Последовательность преобразования энергии:
- Электродвигатель → механическая энергия вращения
- Вал → рабочее колесо
- Рабочее колесо → кинетическая энергия жидкости
- Улитка → преобразование в статический напор
Суммарный КПД насоса:
ηобщ = ηгидр × ηмех × ηобъемный
Гидравлические потери зависят от профиля лопаток, шероховатости и режима работы относительно точки максимального КПД (BEP).
Ограничения принципа действия
Центробежные насосы плохо подходят для:
- очень высоковязких жидкостей,
- малых расходов при высоком напоре,
- дозирования.
В таких случаях применяют объемные насосы.
Типовые ошибки понимания принципа
- «Насос всасывает воду» — нет, он создает разрежение.
- «Чем больше диаметр трубы, тем больше напор» — напор определяется колесом, а не трубой.
- «Можно долго работать на закрытую задвижку» — перегрев и осевая перегрузка неизбежны
Подведем итоги
Центробежный насос работает за счет преобразования энергии вращения в кинетическую энергию жидкости с последующим превращением ее в давление в корпусе насоса. Ключевыми факторами являются:
- диаметр и скорость вращения рабочего колеса,
- геометрия лопаток,
- гидравлическое сопротивление системы,
- наличие достаточного подпора на всасывании.
Понимание физики процесса позволяет:
- корректно выбирать частоту вращения,
- прогнозировать изменение характеристик при регулировании,
- предотвращать кавитацию,
- обеспечивать работу в зоне максимального КПД.
